刺铁丝隔离栅施工方案

作者:安平沃达   来源:新闻中心   发表时间:2019-10-31   浏览:

刺丝隔离栅在施工时注意以下七大步骤

1、刺铁丝隔离栅布设概况

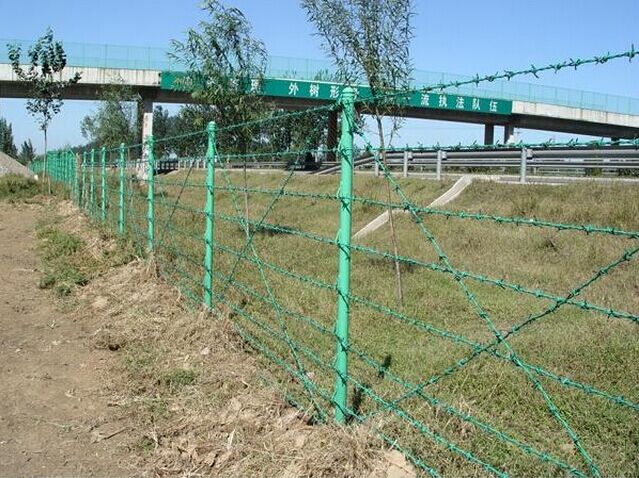

刺铁丝隔离栅在公路地界线以内30cm处设置,普通路段采用刺钢丝,并根据生长环境和条件配合使用挂草或绿篱,互通区、服务区采用焊接网,全线隔离栅应进行全封闭布设,在遇到桥梁通道或天然障碍物时应断开封死,不应留有人、畜进入的空隙,如遇到小涵洞或小障碍物时隔离栅应直接跨过。本项目设计中采用了镀锌焊接网和刺钢丝网相配合使用的形式,在互通区和服务区前后一定范围采用镀塑焊接网,在其他路段采用刺钢丝网。

2、结构类型

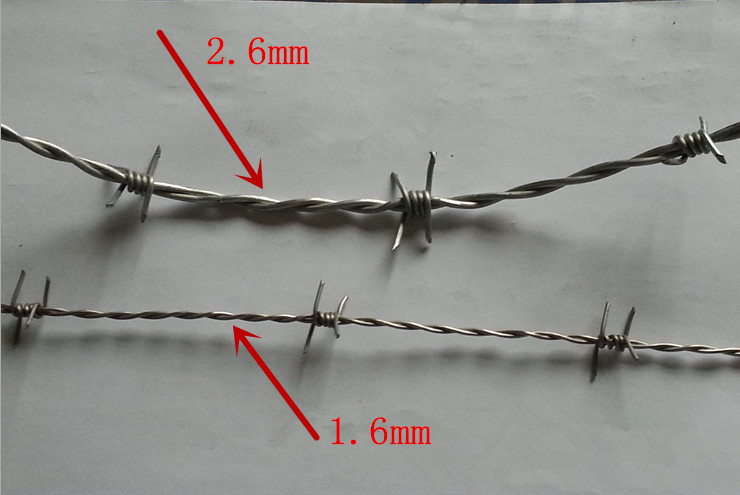

焊接网隔离栅由立柱、网片、斜支撑及紧固件等组成。每一卷焊接网长度为30米,刺线每捆165米,可根据实际情况随意裁剪,这样可以使隔离栅能够在保证连续性的同时,仍能够很好的与地面形状相配合。焊接网的立柱采用异性钢管立柱,间距为3.0米,每隔30米设置一个端头立柱,并配合设置两个斜支撑。网片与异型钢管立柱之间采用高强不锈钢丝进行连接。刺钢丝隔离栅由立柱、斜撑、刺钢丝、串联钢丝、花兰螺栓、绑扎钢丝等组成。立柱采用槽钢立柱,刺钢丝网与槽钢之间通过钢挂钩连接,钢丝采用φ2.5钢丝,立柱间距为3米每隔30米设置一处两向斜撑每隔90米设置一个三向斜撑。

3、基础施工

基础施工方法:

基础采用现场浇筑,基坑采用人工开挖,不能用人工开挖的岩石部分采用风镐或风枪打浅孔辅以弱爆破,开挖上部土质坑壁放坡,下部岩石坑壁垂直。

基坑开挖边坡坡度视地质情况而定,基坑尺寸应满足基坑轮廓。安装混凝土基础前及时检验基坑尺寸、平面位置及地面平整度和密实度,随即进行基础施工。

基底检验:

灌筑基础混凝土前,对基坑进行隐蔽工程检查,检查的内容为:①基底平面位置、标高是否符合规范要求。②基底土质是否与规范相符,承载力是否满足规范要求。③基底有无积水、杂物、松散土质,是否清洁、平整。

基底处理:

基底为干土时,应将其湿润。过湿土应在基底设计标高下夯填一层碎石层。基底面为岩石时,加以湿润,铺一层水泥砂浆,砂浆凝结前进行基础混凝土施工。

基础混凝土浇筑:

基底开挖到位后不得长期暴露,应尽快浇筑混凝土基础,基础浇筑时要保证其位置、稳定性及标高;立柱混凝土基础尺寸及斜撑混凝土基础尺寸均见施工图设计结构图。

4、隔离栅立柱及斜撑施工方法

立柱及斜撑切、焊完毕后,进行电镀锌处理,运至现场浇筑混凝土埋设。

5、隔离栅网片及刺钢丝施工方法

按照规范要求进行网片焊接、加工,加工完毕后进行外部处理。运至现场挂网安装,之后进行刺钢丝的安装。

在放样和定位工作完成的基础上,根据要求进行基础及立柱施工,而后进行网片安装施工,最后进行刺钢丝施工。

6、施工顺序

(1)、基础工程

采用全路段分段施工,施工过程中根据直线原则,同时又要对不平整地形,尽量整成直线平坡或斜坡,使结构上不要有太大起伏,确定基础位置,进行基坑开挖、浇筑基础,然后进行回填。

(2)、立柱工程

隔离栅立柱及斜撑均为冷弯等边槽钢,立柱及斜撑的焊接必须在电镀前完成。立柱及斜撑制作完毕后,根据基础施工情况进行安装。

(3)、网片及刺钢丝安装工程

网片、刺钢丝安装工程由网片、刺钢丝、紧固件、连接件等组成。网片安装严格按照图纸要求分段进行施工,待网片施工完毕后进行刺钢丝的安装。

7、施工工艺

1、焊接网隔离栅

1)所有钢构件内外表面均作先热浸镀锌再涂塑的防腐处理措施,立柱、斜撑柱单面镀锌量为270g/m2,紧固件单面镀锌量为120g/m2,网片镀锌量为45g/m2;涂塑层的材料为聚酯,塑层厚度大于0.076mm。

2)焊接网片横丝采用低碳钢材,力学性能符合YB/T 5294中规定;纵丝采用高强度钢丝,其强度不低于650MPa-850MPa。

3)立柱采用焊接钢管制作,其化学成分和机械性能营满足GB/T 13793的规定,立柱间距为3.0m,端头立柱设置间距为30m,并配合设置一组纵向斜撑,凡拐角处设置一个横向斜撑柱。立柱基础混凝土强度达到70%以后,进行网片安装。

2、刺钢丝隔离栅

1)所有钢构件内外表面均应在加工焊接成型后作热浸镀锌防腐处理,立柱斜撑单面镀锌量为500g/m2,紧固件单面镀锌量为350g/m2,刺丝镀锌量为110g/m2。

2)刺钢丝采用低碳钢材,力学性能符合YB/T 5294中规定。

3)立柱采用冷弯等边型钢制作,其化学成分和机械性能营应满足GB/T700的规定,立柱间距为3.0m,两个双向斜撑间距为30m,两个三向斜撑间距为90m,,凡拐角处设置一个横向斜撑柱。

4)刺钢丝安装时要从端头立柱开始,刺钢丝之间要平行、平直;绷紧后用钢丝与立柱上的钩扣绑扎固定,横向与斜向刺钢丝相交处也要用钢丝绑扎。
